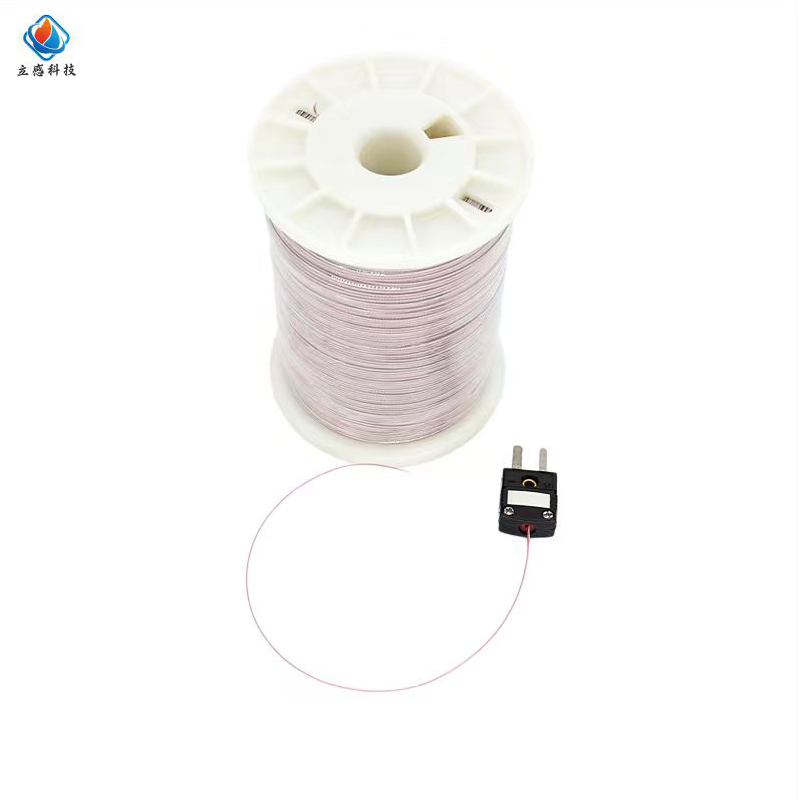

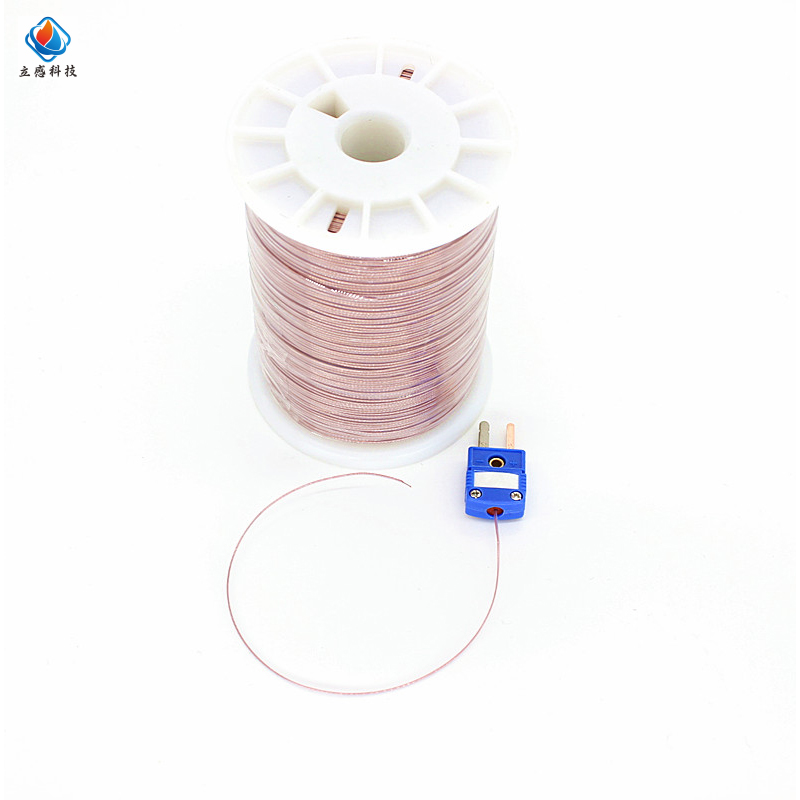

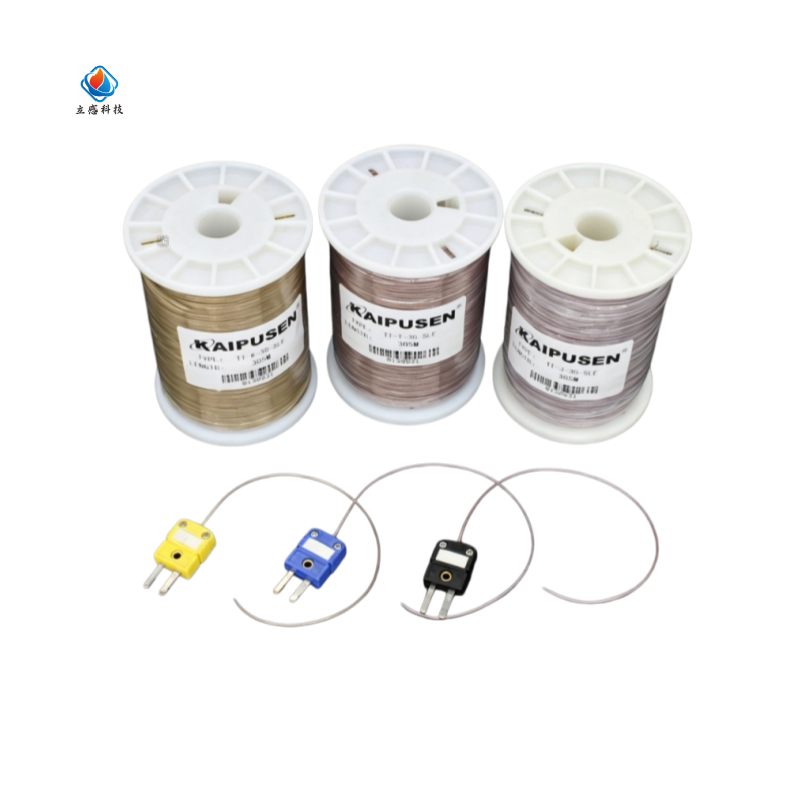

本系列为符合 ANSI 工业标准的工业级热电偶测温线材，全面覆盖 K、T、J 三大主流分度号，提供 PFA 氟塑料、玻璃纤维、高温玻纤等多档绝缘材质与 20~36AWG 全系列线规。采用与对应热电偶热电性能一致的合金导体，搭配全双工双层绝缘结构，测温精度稳定、耐温跨度广、抗干扰性强，可用于自制测温探头、延长测温回路、设备内部布线，是电子制程、工业温控、实验室测试的基础测温耗材。

一、核心产品特点

1. 标准分度合金导体，测温精准无附加误差

• 分度号完整覆盖 K 型（镍铬 - 镍铝）、T 型（铜 - 康铜）、J 型（铁 - 康铜），芯线导体材质与对应热电偶热电极成分匹配，热电特性一致，不会在连接端产生寄生热电势，从源头避免额外测温偏差，精度可达 ANSI 特殊误差限等级。

• 严格遵循 ANSI 色标规范：K 型正黄负红、T 型正蓝负红、J 型正白负红，正负极辨识度高，现场接线与故障排查不易出错。

2. 多绝缘体系，覆盖 - 200℃~980℃全温域

针对不同工况提供四类绝缘方案，适配从深冷到高温的全场景：

• PFA 氟塑料绝缘（TT 系列）：耐温范围 - 200℃~260℃，绝缘致密性好，耐酸碱、耐油污、耐潮湿，线材柔韧易弯折，适合精密电子测温、低温试验、洁净车间等场景。

• 玻璃纤维绝缘（GG 系列）：耐温上限 482℃，阻燃耐高温，机械强度优于氟塑料款，适配中温工业设备、烘箱、产线固定布线。

• 高温玻纤绝缘（HH 系列）：耐温上限 704℃，耐高温氧化性能升级，适合热处理、加热炉等中高温工况。

• 二氧化硅绝缘（XS 系列）：耐温上限 980℃，超高温耐受，抗老化能力强，适配窑炉、高温炉等严苛高温环境。

3. 全系列线规，兼顾响应速度与机械强度

提供 20/24/30/36AWG 多档线径，可按需匹配不同测温需求：

• 细线规（30/36AWG）：导体纤细，热容量极低，温度响应速度快，尤其适合回流焊、波峰焊、BGA 芯片测温等需要快速捕捉温度变化的精密场景，可制作微型贴片式测温探头。

• 粗线规（20/24AWG）：导体直径大，抗拉耐磨、信号衰减小，适合长距离测温布线、设备固定安装、工业产线长期运行场景，耐用性更强。

4. 全双工绝缘结构，耐用抗干扰

采用芯线独立绝缘 + 外层整体包覆的全双工绝缘结构，双层绝缘保障，杜绝芯线短路风险，绝缘性能可靠。线材采用双绞平行结构，可有效抵消工业现场变频器、动力线缆带来的电磁干扰，长距离传输下热电信号稳定无漂移。 标准成卷包装，可按需任意裁切长度，支持自行焊接加工成不同形式的测温探头，使用灵活度高，适配定制化测温需求。

二、核心规格参数（K 型示例）

三、选型指引

1. 分度号选择：需与测温仪表、热电偶探头分度号完全一致，不同分度号不可混用。

2. 绝缘材质选择：260℃以内优先选 PFA 氟塑料款，480℃以内选玻璃纤维款，更高温工况选高温玻纤 / 二氧化硅款；有腐蚀、潮湿环境优先选 PFA 款。

3. 线规选择：精密快速测温选 30/36AWG 细线，长距离布线、固定安装选 20/24AWG 粗线。

四、典型应用场景

• 电子制造：回流焊 / 波峰焊炉温曲线测试、BGA 芯片温度验证、PCB 制程测温

• 工业生产：注塑机、烘箱、窑炉设备内部布线，管道、模具测温回路延长

• 科研实验：高低温试验箱、样品热性能测试、实验室多点位测温系统搭建

• 设备运维：手持测温仪探头自制、产线巡检临时测温线路、设备技改布线

五、使用注意事项

1. 接线时严格按照 ANSI 色标区分正负极，接反会导致测温数据反向或异常。

2. 请在额定温度范围内使用，避免长期超温运行加速绝缘层老化、芯线氧化。

3. 布线时避开尖锐物体、明火与强电磁干扰源，弯折半径不宜过小，避免绝缘层破损。

4. 自制测温探头时，测温端焊点需光滑牢固，避免虚焊、假焊影响测温响应速度与精度
