一、产品概述

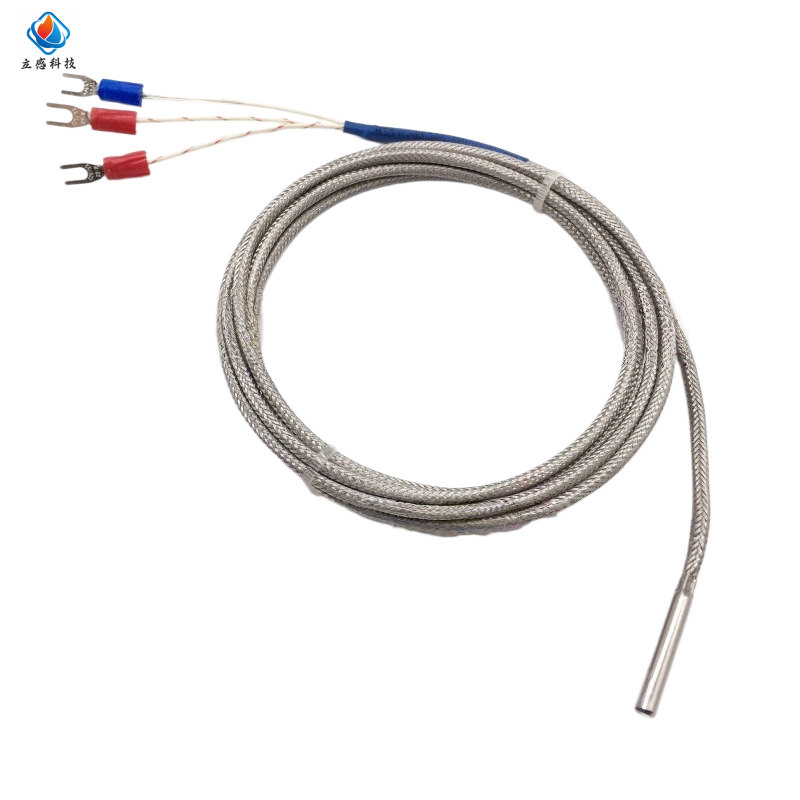

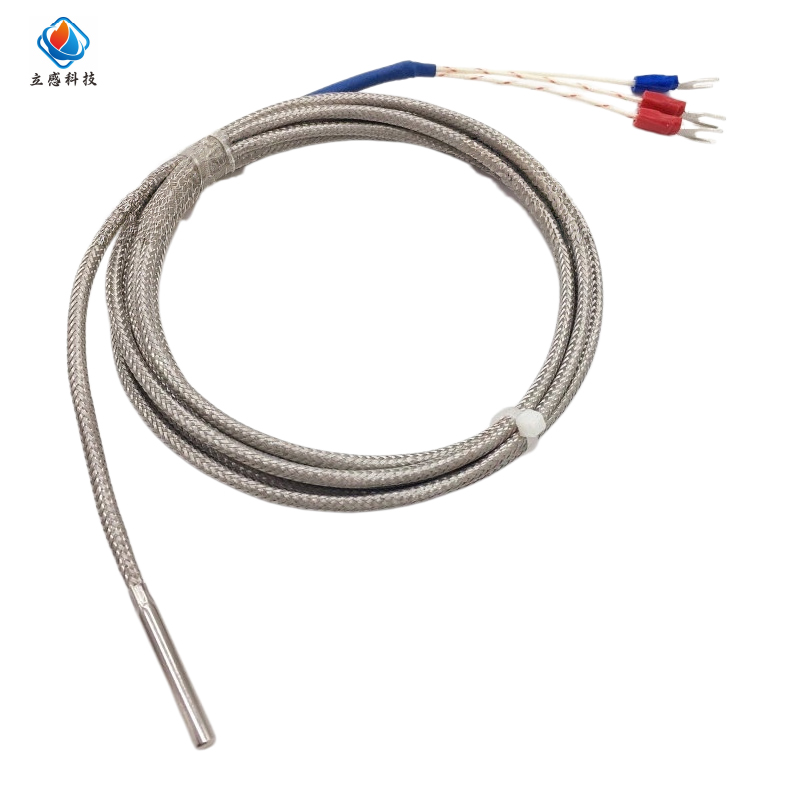

本产品为工业级高精度三线制 PT100 铂热电阻温度传感器，专为中高温、强干扰工业环境设计。采用进口 A 级 / B 级 PT100 铂电阻芯片为核心，搭配 304 不锈钢封装探头与不锈钢编织屏蔽玻璃纤维引线，测温范围覆盖 - 50℃~400℃，可精准实现工业设备、管道、腔体的温度采集与闭环控制，广泛应用于烘箱、热处理、机电设备、化工管路等场景。

二、核心性能与结构详解

1. 高精度传感核心：进口 PT100 铂电阻芯片

• 执行标准：严格遵循 IEC 60751 国际标准，测温线性度优异，温度 - 电阻对应关系稳定，长期使用温漂极小。

• 精度等级：默认工业 B 级精度（-50~400℃内误差≤±(0.3+0.005|t|)℃），支持 A 级精度定制（误差≤±(0.15+0.002|t|)℃），满足从常规工业温控到精密实验测试的不同需求。

• 长期稳定性：铂电阻特性抗老化、抗氧化，长期在额定温区工作下阻值漂移远低于普通传感器，减少设备维护校准频率。

2. 不锈钢封装探头：坚固耐用，适配多场景安装

• 材质规格：采用 304 无缝不锈钢管封装，常规尺寸为 Φ4×30mm（支持定制其他尺寸），机械强度高，抗冲击、防磕碰。

• 防护性能：探头整体密封处理，具备防潮、防油污、防轻微腐蚀的特性，可直接插入液体、气体介质，或埋入设备钻孔内安装，适配空间受限的测温点位。

• 响应速度：探头与芯片紧密贴合，热传导效率高，能快速捕捉温度变化，避免因封装滞后导致的温控延迟。

3. 不锈钢屏蔽玻纤引线：耐高温 + 抗干扰双重保障

• 绝缘与耐温：引线采用玻璃纤维编织绝缘层，长期耐温可达 400℃，阻燃性强、耐高温老化，可直接靠近高温设备表面布线，无需额外隔热处理。

• 电磁屏蔽：外层包覆 304 不锈钢编织网，形成完整电磁屏蔽层，可有效抵御工业现场变频器、动力线缆产生的电磁干扰，长距离传输下信号稳定无漂移，尤其适配强干扰的自动化产线。

• 机械性能：编织层同时具备耐磨损、抗拉扯的特性，布线时不易被尖锐物体划破，延长传感器使用寿命。

4. 三线制接线方案：精准补偿引线电阻误差

• 设计原理：采用标准三线制接线（1 根信号 + 2 根补偿线），通过对称布线抵消引线自身电阻随温度变化带来的测量偏差，即使是中长距离布线场景，仍能保证测温精度。

• 接线端子：末端预装 U 型冷压端子，压接牢固、接触电阻低，可直接对接控制柜端子排、温控模块与 PLC 系统，无需额外压接工具，现场安装、更换与维护高效便捷。

三、核心技术参数

四、典型应用场景

• 工业加热设备：烘箱、烤箱、热处理炉、回流焊炉的腔体温度监测与闭环控制。

• 流体 / 管道测温：液压油管路、供水 / 化工管道、储液罐的介质温度采集。

• 机电设备运维：电机轴承、泵体、压缩机的温升监测与过热保护。

• 生产工艺控制：注塑机、挤出机、包装机械的料筒、模具温度精准调控。

• 暖通与实验测试：新风系统风道、高低温试验箱、实验室样品的温度检测。

五、安装与使用注意事项

1. 探头安装规范：安装时需保证探头与被测介质充分接触，插入深度建议不小于探头直径的 8~10 倍，避免悬空或间隙过大导致测温偏差。

2. 温度使用限制：请在额定测温范围内使用，长期超温运行会加速铂电阻芯片老化与引线绝缘层劣化，缩短产品使用寿命。

3. 接线操作要点：三线制接线时需确保三根引线的线径、长度一致，按定义对应连接信号端与补偿端，避免接错导致误差补偿失效。

4. 布线防护要求：布线时避开明火、尖锐物体与强电磁干扰源，避免屏蔽层破损，同时减少引线反复弯折，防止内部芯线疲劳断裂。

5. 长期使用维护：定期检查探头表面是否有油污、积碳附着，以及引线屏蔽层是否完好，必要时进行清洁或更换，保证测温稳定性。
