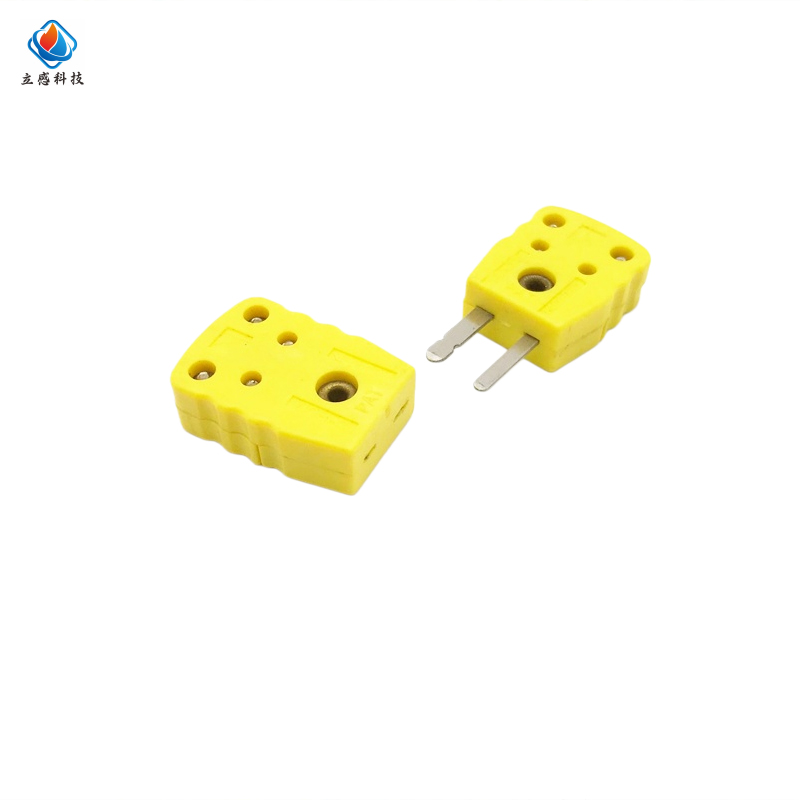

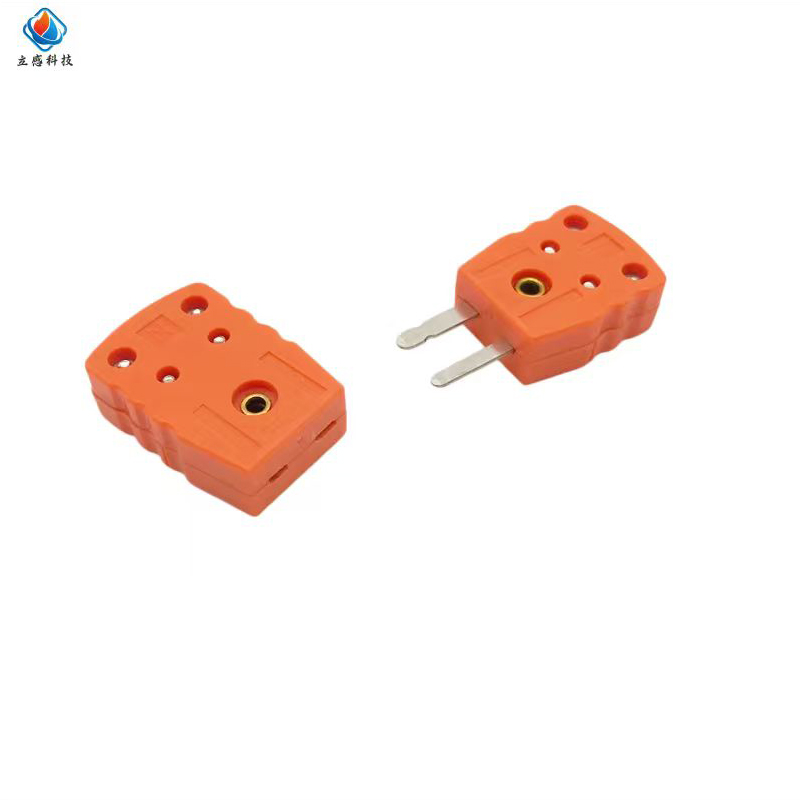

本系列为微型扁脚结构的热电偶专用插拔连接器，覆盖 K、T、N、U、J 五大常用分度号，严格遵循行业标准分色规范，插针采用对应分度号补偿合金材质，体积小巧、接线便捷、插接可靠，专为手持测温仪、小型温控模块、紧凑空间测温场景设计，可实现热电偶传感器与采集设备的快速插拔对接，是工业测温、实验测试的通用连接配件。

一、核心产品优势

1. 多分度号覆盖，分色标识易选型

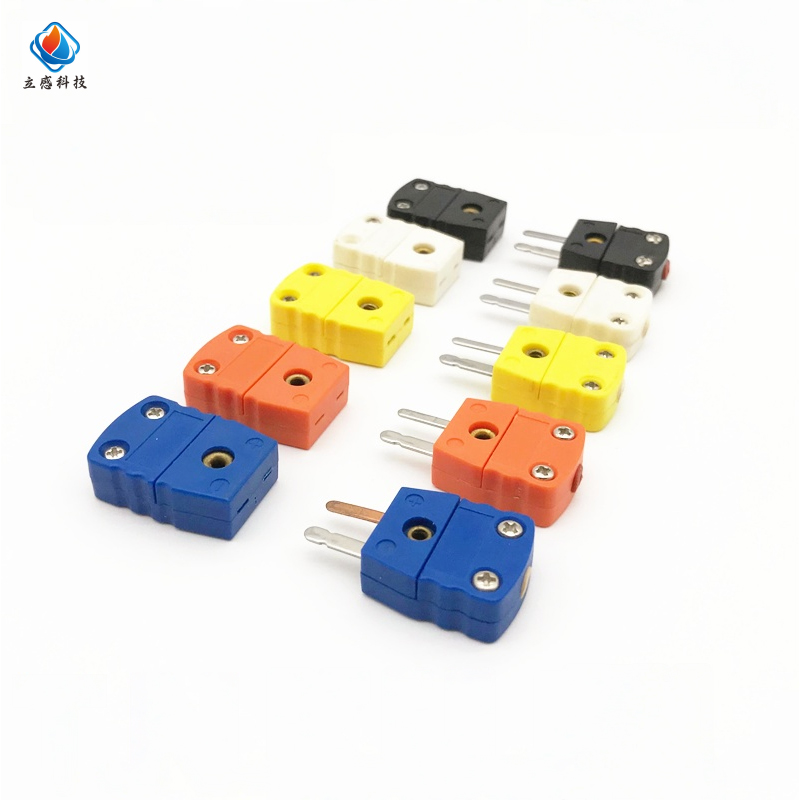

涵盖 K（黄色）、T（蓝色）、N（橙色）、U、J 等主流常用分度号，采用行业标准分色设计，壳体表面刻印分度号与正负极标识，选型直观清晰，从源头避免错接混用，可兼容同标准的各类测温仪表与采集设备。

2. 补偿级合金插针，保障测温精度

插针采用与对应分度号热电偶完全一致的补偿合金材质，避免异质金属接触产生寄生热电势，从连接端消除额外测温误差，保障温度信号传输真实准确。扁脚插片配合精度高，接触电阻极低，长期插拔仍能保持稳定接触，测温信号无漂移。

3. 迷你紧凑设计，适配狭小空间

采用扁脚微型化结构，整体体积小巧，占用安装空间少，特别适配手持测温仪、便携式数据采集器、小型温控仪表、设备内部紧凑布线等空间有限的场景，接驳灵活不占地，满足高密度测温通道的部署需求。

4. 螺丝压接接线，运维便捷耐用

内部采用螺丝压接式接线结构，无需焊接工具，现场即可快速完成热电偶补偿导线的接线与更换，适配常规线径的测温线缆。外壳采用高强度工程绝缘塑料注塑成型，绝缘性能优异，抗冲击、耐老化，可在常规工业与实验室环境中长期稳定使用。

二、核心技术参数

三、典型应用场景

• 手持测温仪、便携式数据采集器的热电偶传感器接驳与更换

• 小型温控仪表、PLC 温控模块的测温通道扩展与线路转接

• 实验室测试设备、小型试验装置的温度传感器快速插拔

• 设备内部狭小空间、密集测温点位的线路连接与运维

四、安装与使用须知

1. 请选择与热电偶、测温设备分度号完全一致的连接器，不同分度号产品不可混用，避免造成测温数据偏差。

2. 接线时请对照壳体正负极标识，对应连接补偿导线正负极，确保信号传输准确。

3. 插拔操作请握持壳体主体，禁止直接拉扯导线；定期检查接线端子紧固度与插针清洁度，保障接触稳定。

4. 避免长期在超额定高温、强腐蚀环境下使用，防止外壳老化变形，延长产品使用寿命。
