本系列为 PT100 铂热电阻测温系统配套的标准化插拔连接器，专为三线制热电阻设计，提供三圆脚、三芯扁脚两种主流结构款式。采用高导电纯铜插针与耐高温绝缘外壳，可实现温度传感器与温控仪表、采集模块的快速拆装与稳定信号传输，通过三线制拓扑抵消引线电阻误差，是工业测温、设备运维、实验测试场景的通用连接配件。

核心性能特点

1. 三线制结构，精准补偿测温误差

采用标准三芯接线设计，完美匹配 PT100 热电阻的三线制接线方案。通过电路拓扑设计，可抵消导线自身电阻随温度变化带来的测量偏差，在中长距离布线场景下仍能保证测温精度，是工业现场高精度测温的标准配置方案。

2. 纯铜导电件，信号稳定接触可靠

插针 / 插片采用高纯度紫铜材质，导电性能优异、接触电阻极低，可保障 PT100 微弱电阻信号的稳定传输，避免接触损耗导致的测温漂移。插接配合精度高，多次插拔后仍保持紧密贴合，可适应工业设备振动工况，不易出现松脱、接触不良等问题。

3. 绝缘外壳，适配工业复杂环境

壳体采用耐高温工程塑料一体注塑成型，绝缘等级高，具备良好的抗冲击、抗老化、耐油污性能，可在常规工业车间、实验室环境中长期稳定工作。壳体侧边带防滑纹理，握持插拔省力；内部采用螺丝压接式接线，无需专用工具即可完成现场接线与维护。

4. 多款式覆盖，适配灵活

涵盖三圆脚、三芯扁脚两种主流接口款式，分别适配不同品牌的温控仪表、数据采集设备与传感器接口。插头、插座支持单独采购或成套搭配，满足设备端、传感器端的不同安装需求，现场替换与设备改造成本低。

产品款式说明

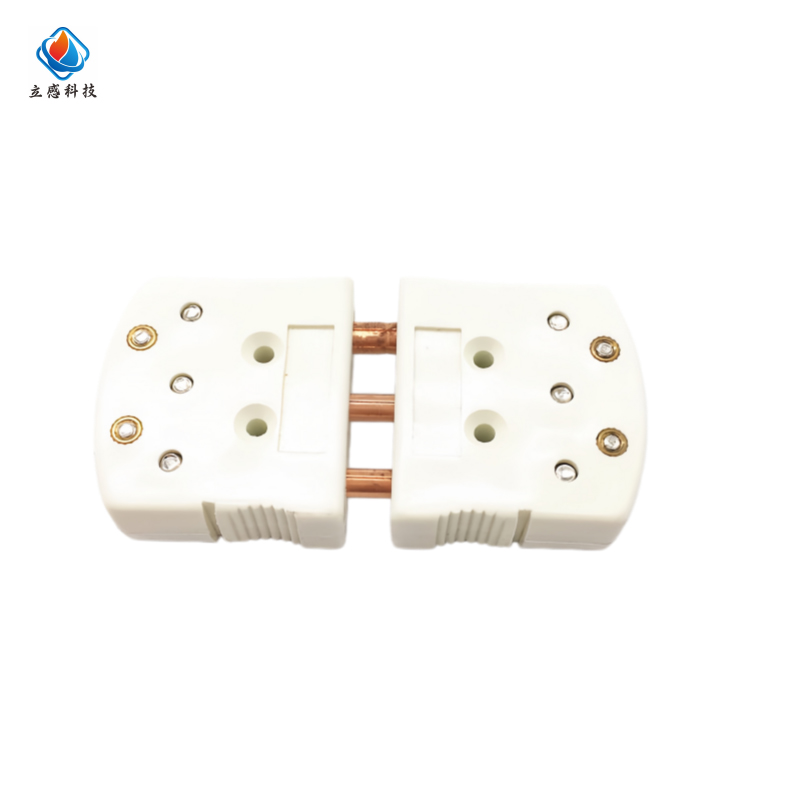

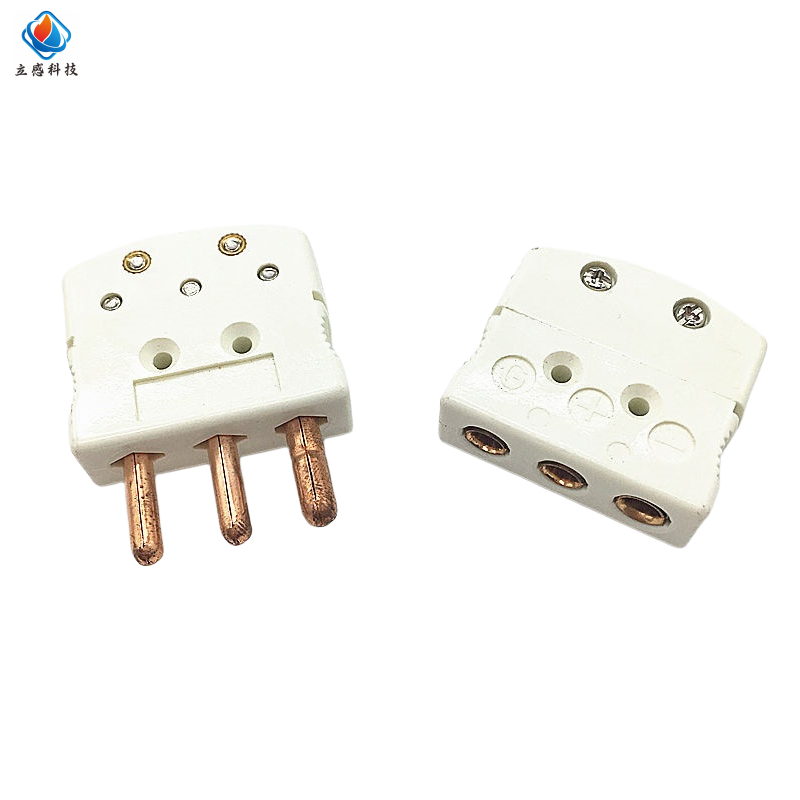

• 三圆脚款：圆柱插针结构，插接牢固、抗机械应力强，适合控制柜、固定设备的长期静态安装，耐用性突出。

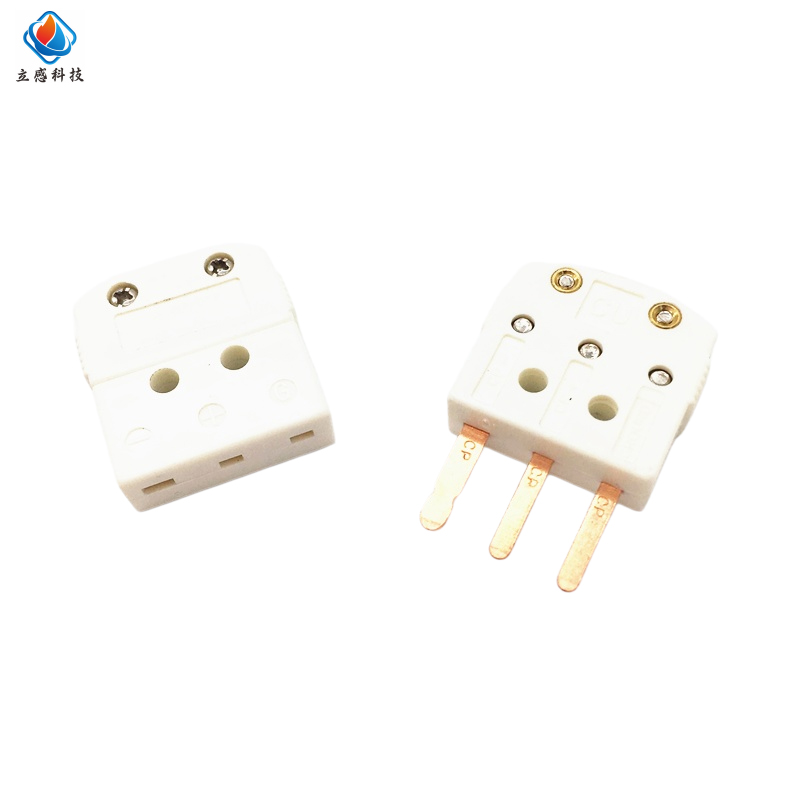

• 三芯扁脚款：扁平插片结构，体积小巧、插拔高效，适合便携式测温仪、紧凑空间设备的快速接驳。

核心技术参数

典型应用场景

• 注塑机、烘箱、工业炉等生产设备 PT100 传感器与温控系统的连接

• 实验室数据采集仪、测试设备的温度传感器快速插拔更换

• 食品、医药、化工生产线的多点测温系统布线与运维

• 便携式测温设备、巡检仪器的传感器接驳与扩展

安装与使用须知

1. 接线时请按照三线制热电阻的定义对应连接，确保补偿线接线正确，避免接反、接错导致测温数据异常。

2. 请在额定环境温度范围内使用，避免长期处于超高温、强腐蚀环境，防止外壳老化变形影响绝缘性能。

3. 插拔操作请握持壳体主体，禁止直接拉扯导线，避免内部接线松脱；定期检查端子紧固度与插针清洁度。

4. 仅适配同规格同款式的接口配对使用，不同款式、不同芯数的连接器不可强行混插。
