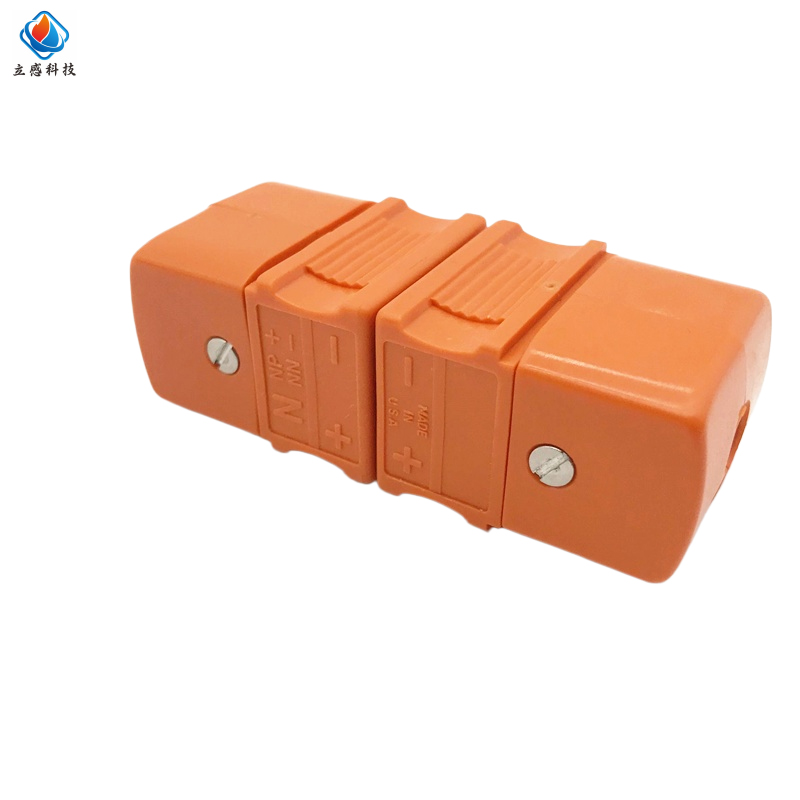

本产品是专为双支热电偶设计的标准插拔式连接器，采用与 N 型热电偶分度号匹配的合金插针，集成两路独立测温回路，搭配耐温绝缘外壳与防呆极化设计，可实现双支测温传感器与温控仪表、采集设备的快速可靠对接，是工业冗余测温、双路温度监测场景的核心连接配件。

一、核心产品优势

1. 双支双通道设计，测温更可靠

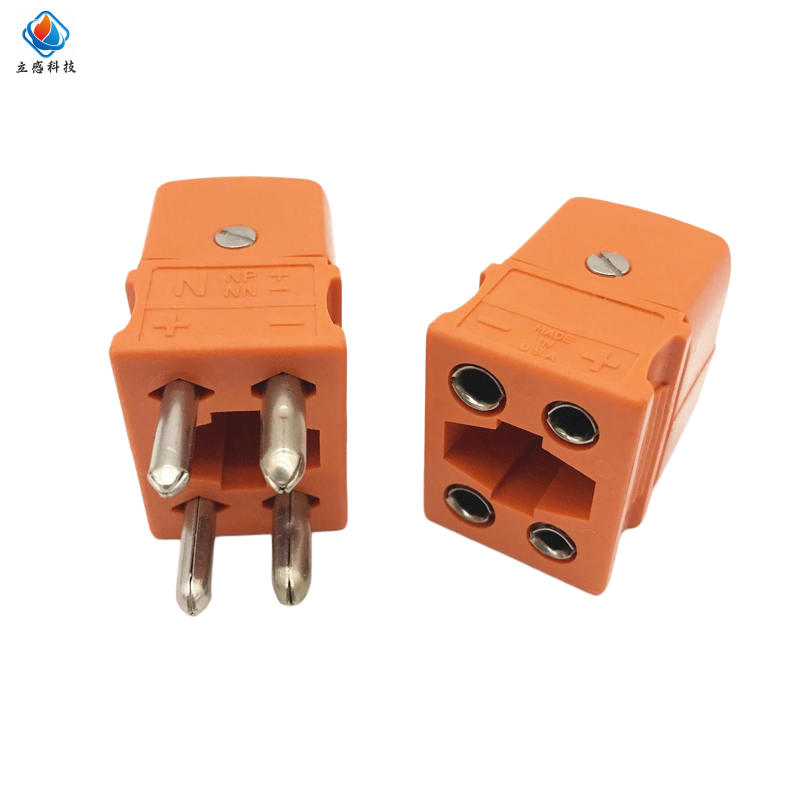

单只连接器集成两组独立测温引脚，对应双支热电偶的两路信号，支持两种核心应用模式：一是一用一备冗余测温，单路传感故障时另一路可无缝接续，避免关键工况测温中断；二是同点位双设备同步采集，同时对接显示仪表与数据采集系统，满足工业闭环控制与数据记录的双重需求。

2. 分度号精准匹配，保障测温精度

插针采用与 N 型热电偶（镍铬硅 - 镍硅镁）一致的合金材质加工，避免异质金属接触产生附加热电势，从连接端消除额外测温误差，测温数据真实准确，符合工业测温标准规范。壳体采用 ANSI 标准橙色标识，分度号辨识度高，可快速匹配同规格测温设备。

3. 工业级耐温外壳，坚固耐用

壳体采用玻纤填充尼龙材质注塑成型，额定工作温度范围 - 29℃~220℃，绝缘性能优异，具备良好的阻燃、抗老化、抗冲击能力，可在常规工业车间环境中长期稳定使用。外壳带防滑纹路设计，插拔握持省力不易打滑；内置螺丝压接结构，接线牢固不易松脱，适配设备振动工况。

4. 防呆极化设计，接线维护便捷

插针采用极化防呆结构，壳体表面清晰标注正负极与分度号标识，从物理结构与标识双重避免接反导致的测温异常。螺丝式接线方式适配常规线径的热电偶补偿导线，无需专用工具即可完成现场接线与更换，运维成本低。

5. 规格兼容度高，支持定制

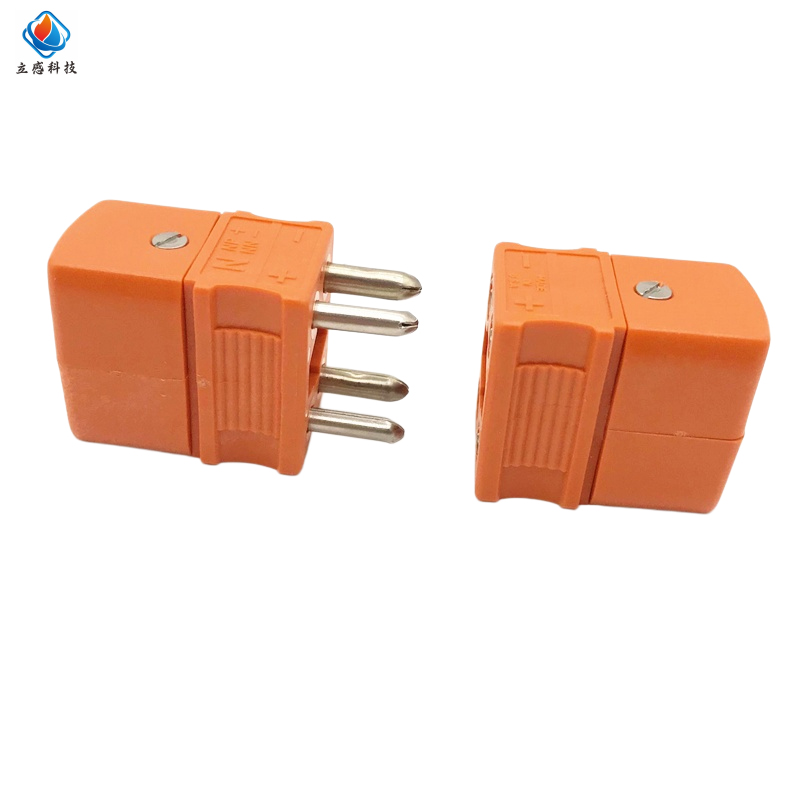

插头与插座成套匹配，插拔顺畅、接触紧密，兼容同标准的双支热电偶接口。除标准 N 型外，支持其他分度号、端子形式的定制化需求，可适配不同品牌的温控仪表、数据采集模块与测温传感器。

二、核心技术参数

三、典型应用场景

• 冶金窑炉、化工反应釜等关键工况的双支冗余测温系统

• 工业自动化产线、注塑 / 挤出设备的双路温度信号对接

• 实验室多路数据采集仪、测温记录仪的传感器快速接驳

• 设备巡检、多点位测温场景的快速转接与插拔更换

四、使用与维护须知

1. 接线时请对照壳体正负极标识，对应连接补偿导线正负极，避免接反导致测温数据异常。

2. 请在额定温度范围内使用，避免长期超温导致外壳老化变形，影响绝缘性能与连接可靠性。

3. 插拔时握持壳体主体操作，避免直接拉扯导线导致内部接线松脱；定期检查接线端子紧固状态。

4. 仅可与同分度号、同规格的连接器配对使用，不同分度号产品不可混用，以免造成测温偏差
